Ürün Tanıtımı

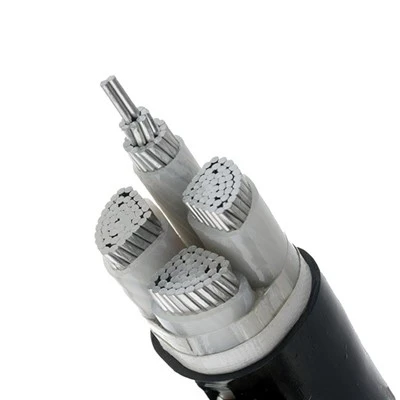

YJLV Havai Paket Kablo, güç dağıtımı, PV enerji istasyonları ve endüstriyel projeler için özel olarak tasarlanmış profesyonel bir havai enerji iletim çözümüdür. Kompakt demet yapısıyla bu kablo, kentsel ve kırsal elektrik şebekesi inşaatlarında güvenilir güç dağıtımını destekleyerek alan kullanımını ve kurulum verimliliğini artırır. Çift Alüminyum tasarımını benimseyen bu ürün, mükemmel elektrik iletkenliğini ve maliyet verimliliğini birleştirerek küresel alıcıların bütçesine ve performans taleplerine uygundur. XLPE yalıtım ve PVC kılıfla üretilen kablo, dış mekanda istikrarlı hizmet ve-zorlu havai ortamlarda uzun vadeli dayanıklılık sunar. Çeşitli proje ihtiyaçlarına uyacak şekilde 8,7kV ile 35kV arasındaki nominal gerilimleri kapsayan, özelleştirilebilir kesitleri ve çekirdek düzenlerini destekler.
Teknik Özellikler
|
Parametre Öğesi |
Şartname |
Parametre Öğesi |
Şartname |
|
Model Numarası |
YJLV |
Marka |
HS |
|
Nominal Gerilim |
8.7kV, 10kV, 15kV, 20kV, 26kV, 35kV |
İletken Malzeme |
Alüminyum |
|
Yalıtım |
XLPE |
Ceket |
PVC |
|
Zırh |
Çelik Bant Zırhlı |
Çalışma Sıcaklığı |
90 derece |
|
Renk |
Siyah |
Minimum Sipariş Miktarı |
100 Metre |
|
Enine kesit |
Özelleştirilebilir |
Çekirdek Sayısı |
Özelleştirilebilir |
|
Sertifika |
CCC / ISO |
Hizmet |
OEM ve ODM |
|
Başvuru |
Güç Dağıtımı, PV, Güç İstasyonu |
Menşe Yeri |
Hebei, Çin |
Çalışma Sıcaklığı Parametreleri
| İletken maksimum nominal çalışma sıcaklığı | 90 derece |
| Kısa devre maksimum sıcaklığı | 250 dereceden az veya ona eşit (süre 5 saniyeden az veya ona eşit) |
| Kablo kurulumu döşeme sıcaklığı | 0 dereceden büyük veya eşit |
| Havada döşeme için ortam sıcaklığı | 40 derece |
| Toprak döşeme için ortam sıcaklığı | 25 derece |
Detaylı Boyut ve Elektriksel Parametreler
|
Nominal kesit alanı-(mm²) |
Yalıtım kalınlığı (mm) |
Kılıf kalınlığı (mm) |
Yaklaşık. kablonun genel çapı (mm) |
Yaklaşık. kablo ağırlığı (kg/km) |
20 derecede (Ω/km) iletkenin maksimum DC direnci |
|
1x1.5 |
0.7 |
1.4 |
6 |
- |
- |
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1x240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1x300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1x400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1x500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1x630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1x800 |
2.6 |
2.3 |
44 |
- |
- |
Temel Avantajlar
Havai Demet kablosunun entegre yapısı kurulumu basitleştirir, açıklık talebini azaltır ve rüzgar direncini azaltır; karmaşık havai yollar için idealdir. Çift Alüminyum iletken, yüksek iletkenlik ve hafiflik sağlayarak kule yükünü etkili bir şekilde azaltır ve ızgara stabilitesini artırır. XLPE izolasyonu güçlü dielektrik ve ısı direnci sağlar; PVC kılıf UV'ye, neme ve korozyona karşı koruma sağlar; Çelik bant zırhı, dış hasarlara karşı mekanik performansı artırır. Tam özelleştirme ve CCC/ISO sertifikalarıyla bu Havai Paket kablosu, küçük PV sistemlerine, büyük enerji santrallerine ve endüstriyel ağlara güvenilir bir şekilde hizmet eder. OEM/ODM hizmetleri ve 100 m MOQ, deneme ve büyük ölçekli dağıtım için esnek tedarik sağlar.
